WIFI HDD Mobiele DVR Draagbare 2TB met SD-geheugenkaart
Beschrijving:
• 4-kanaal Volledige D1 HDD Mobiele DVR;
• D1, HD1, CIF zoals facultatief.
• Linux-verrichtingssysteem, de videocompressie van H.264, het Dubbele stromen;
• Steun 2,5“ 1TB HDD, en steunsd-geheugenkaart Maximum 128GB;
• De zeer goede oplossing van de Trillingsweerstand en goede metaalhuisvesting;
• Macht-van werktijd kan 8 seconden en 30 minuten met de ingebouwde voeding van Octrooiups nog werken;
• Steun extern voertuig mobiel gegevens beschermd vakje voor gegevensbescherming.
• Extern WIFI (IEEE802.11n, snelheid van de tot 300 de fysieke gegevensoverdracht van Mbps, stellen reusachtige gegevenstransmissie tevreden);
• 3G (WCDMA/EVDO/HSPA (td-SCDMA), GPS, (ingebouwd en extern) WIFI zijn facultatief.
Product Technische parameters:
|
Systeem
|
taal
|
Het Chinese Engels
|
|
Verrichtingssysteem
|
Linux
|
|
Verrichtingsinterface
|
Graphical user interface (OSD-menu)
|
|
Wachtwoord
|
Het wachtwoord van gebruikers/Admin
|
|
Controlewijze
|
De afstandsbediening van IRL
|
|
Video
|
Videoinput
|
4-CH video samengestelde input
|
|
Videooutput
|
1-CH samengestelde output
|
|
Weergavemodus
|
Kies 4 CH video uit
|
|
Videocompressie
|
H.264 Hoofdprofiel
VRIEND: 100f bij D1/s, NTSC: 120f bij D1/s
|
|
Videosignaal
|
NTSC, VRIEND
|
|
Audio
|
Audioinput
|
4-CH audioinput
|
|
Audio-uitvoer
|
1-CH audio-uitvoer
|
|
Opnamewijze
|
Audio & Videosynchronisatieopname
|
|
Telefoon
|
Steunip vraag en analoge spraakoproep
|
|
Beeldverwerking & opslag
|
De wijze van het beeldformaat
|
CIF/HD1/D1 facultatief
|
|
Videostroomnorm
|
Iso14496-10
|
|
Videobitrate
|
CIF: 1536Kbps ~ 128Kbps, 4 facultatieve niveaus.
Het hoogst: niveau 0; Het laagst: niveau 3
HD1: 2048Kbps ~ 512Kbps, 4 facultatieve niveaus.
Het hoogst: niveau 0; Het laagst: niveau 3
D1: 4Mbps ~ 1Mbps, 4 facultatieve niveaus.
Het hoogst: niveau 0; Het laagst: niveau 3
|
|
Audiobitrate
|
8KB/s
|
|
Opslag
|
Ingebouwd SATA HDD, steun HDD Maximum 1TB;
En ingebouwd een SD-geheugenkaart, Steunsd-geheugenkaart Maximum 128GB;
|
|
Alarm
|
Alarminput
|
de 8 alarminput, onder 4V is laag alarm, boven 4V zijn alarm op hoog niveau
|
|
Alarmoutput
|
2 alarmoutput, outputhoog niveau: 12V
|
|
Communicatie Interface
|
RS485 interface
|
Steun 3-RS485 interface
|
|
RS232 interface
|
Steun 1-RS232 interface
|
|
WIFI-Interface
|
Steunrj45 interface externe 802.11b/g
|
|
USB-interface
|
Omvat 2 USB-interfaces, verbindt 1 USB-interface aan het externe vakje van Voertuig Zwarte gegevens,
een andere USB-interface om software en exemplaargegevens te bevorderen.
|
|
Audio&Videointerface
|
Steun Audio en Videooutput
|
|
Versnellingssensor
|
Gebouwd in versnellings g-Sensor
|
|
Module
|
GPS
|
GPS-module. GPS-de Grafiek en GPS-de snelheid kunnen in codage worden gelezen
de stroom, en kan via radio worden geupload
|
|
3G
|
VAN WCDMA/VAN EVDO/HSPA (TD-SCDMA) DE MODULE
|
|
WIFI
|
RJ45-interface extern WIFI, IEEE802.11n, tot 300 fysieke Mbps
de snelheid van de gegevensoverdracht, stelt reusachtige gegevenstransmissie tevreden;
|
|
Software
|
PA'S (de Software van de Playbackanalyse)
|
De playbackopname op PC, en analyseert de informatie van de voertuigopname.
|
|
CMS (de Software van het Centrumbeheer)
|
De software van het centrumbeheer om Videovoorproef te ontmoeten, uploadt en centrale bevel en parametersconfiguratie, enz.
|
|
Software-upgrade
|
U-schijf verbetering direct.
|
De Elektrische Specificaties van MDVR
|
Punten
|
Parameters
|
Specificaties
|
|
Machtsinput
|
8-36V
|
Inputvoltage: +8V~+36V, wanneer gaan onder8v op lange termijn, of de lange termijn over 36V, Automacht weg, beveiligde modus in.
|
|
Machtsoutput
|
12V
|
12V (Maximum +/-0.2V): 3A.
|
|
Macht-van werktijd
|
8S
|
Als de hoofdvoeding weg is, kan MDVR blijven lopend 8 seconden. Als de ingebouwde voeding van Octrooiups verbind, kan MDVR blijven lopend 30 minuten.
|
|
Voertuig zeer belangrijk signaal
|
≤4V
|
VAN
|
|
≥5V
|
OP
|
|
Videoinputimpedantie
|
75Ω
|
75Ω voor elke videoinputimpedantie
|
|
Videooutputvolt
|
2Vp-p
|
Openbaart het input 2Vp-p CVBS analoge signaal, de behoefte75ω impedantie van de apparateninput om te passen
|
|
I/O interface
|
0-4V
|
Laag alarm
|
|
4V hierboven
|
Alarm op hoog niveau
|
|
|
-4V hieronder
|
Negatief voltagealarm
|
|
Werkende Temperatuur
|
-25℃-85℃
|
Op goed-geventileerde milieuvoorwaarde.
|
|
Lichaamsafmeting
|
186 (W) mm x 61 (H) x 192 (L) mm
|
Professional 4-CH HDD Mobiele DVR Extern WIFI, volledige D1, 8KB/s, MDVR8104H

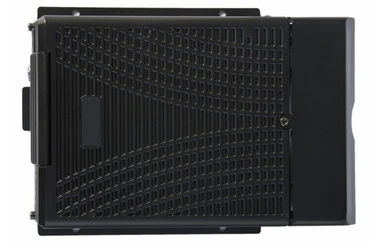

Productgrootte:
Het diagram van het productwerk:
Voordeel:
Verre mening in opname in real time op Iphone/Ipad/Android phone/PC zodra MDVR ingebouwde 3G is.
Steunintercom en Alarm zoals facultatief:
Playback al het videodossier en GPS-volgen (de Software van de Playbackanalyse).
De Software van centrummangement:
CMSViewer (verre mening in opname in real time zodra mobiele DVR ingebouwde 3G) is:
FAQ
Q: Wat kan ik toen ik een probleem met het product doen vond, maar kan niet ik het door mij oplossen?
A: Neem nota van het model en het softwareversienummer, dan leg een detaillering van het probleem aan de technische ondersteunende ingenieurs voor om te analyseren; meer gedetailleerd heeft u voorgelegd, analysize geschikter voor ons.
Q: Hoe ongeveer wanneer daar is geen videooutput van het apparaat van de voertuiggastheer?
A: 1.Check de de inschakelenstatus van de gastheer, als slechts een blauw licht, het de gastheer betekent is in reservestatus en niet, ondertussen controle nog opgestart of de van de machtskoorden van de gastheer rode & gele koorden in voedingstatus zijn, als slechts één koord macht levert, het apparaat of niet niet kan beginnen.
2.Check de voedingstatus van het vertoningsscherm, evenals controle of de vertoningsvideo aan AV-status is geschakeld.
3 controleer de verbindende status tussen de video de outputkabel van de gastheer en het vertoningsscherm.
controle 4 of de slotstatus van het SLOT van de gastheer, het vóór het normale beginnen moet worden gesloten.
Q: Hoe te wanneer de video de inputinterface van de autogastheer van de interface van de cameraoutput te doen verschillend is?
A: De auto gebruikt 4PIN-type terwijl de camera het hoofdtype van BNC of van de luchtvaart gebruikt, als niet in correspondentie, gelieve omzettingshoofd voor verbinding te gebruiken of bedrading die op norm wordt gebaseerd die volgens de kabelopeenvolging corresponderen die door de autogastheer wordt bepaald.
Q: Hoe te wanneer het apparaat geen video te doen opname leidt nadat het wordt aangezet en de SD-geheugenkaart reeds is geïnstalleerd?
A: 1.Check of de SD-geheugenkaart of niet na installatie is geformatteerd, omdat unformatted SD-geheugenkaart niet kan worden gebruikt. Ga Systeemmenu - Systeemhulpmiddelen in - Apparatenformaat om de onlangs geïnstalleerde SD-geheugenkaart te formatteren;
2. Controle om te zien of het videokanaal of niet gesloten is, of geplaatst een tijdopnemeropname of niet, het geen video zal nemen wanneer het niet binnen de videoopnametijdspanne is.
3.Check de SD-geheugenkaart die status opnemen en of het BR-licht op voorpaneel op of niet is.
Q: Het videodossier mist of is er geen videodossier binnen een bepaalde periode, hoe te doen?
A: 1. Bepaal de tijdspanne door het definitieve videodossier alvorens te missen en het eerste videodossier na terugwinning te analyseren.
2. Bevestig of de gastheer niet tijdens die periode, is zoals wanneer de bestuurder halve parkeren, ladings en het leegmaken goederen terwijl de gastheer niet is door videovertraging plaatsen.
Q: Wanneer de auto PTZ kan niet worden gecontroleerd, kan het niet, hoe te doen op en neer roteren?
A: De controle of de protocollen en het baudrate van PTZ correct worden geplaatst, adrescodes correspondeert of niet, of hebben geselecteerd om de video van het kanaal te maximaliseren wanneer controle PTZ, bijvoorbeeld, wanneer controle het tweede kanaal, het het scherm van het tweede kanaalbeeld moet maximaliseren om op it.GPS betrekking hebbende kwesties te controleren
Q: GPS-module er bestaat maar geen gecoördineerde informatie?
A: 1.Check of GPS-er module bestaat, als het niet bestaat, controleren of de hardware of in een goed contact geïnstalleerd is.
2. zorg ervoor dat de GPS-antennecontacten goed zijn, of de antenne gebroken is, het wordt geadviseerd om in plaatsen met sterk signaal worden gevestigd, opmerken dat één of andere de beveiligingsfilm van het autoglas GPS-signalen zal blokkeren;
3 als de test in de ruimte is, zal het signaal van GPS-antenne in de ruimte worden verduisterd, adviseert men dat de GPS-antenne geplaatste openlucht is.
Q: Afwijking van GPS-plaats op kaart?
A: Het betekent het signaal geldig is als de GPS-reeds geplaatste module, daar vele redenen voor de afwijking, zoals overheidsbeperkingen, toelaatbare fout, GPS-signaalonderbreking, enz. kan; de daadwerkelijke satellietkaart kan afwijking hebben om veiligheidsredenen, kan de algemene kaart het probleem oplossen door de draadloze module van GPS te gebruiken correction.3G
Q: Als gebruik de draadloze module van 3G voor dial-up, wat moet ik aandacht aan besteden?
A: 1. Kies de ingebouwde draadloze module WCDMA of EVDO, overeenkomstige modulemontages is niet hetzelfde, zijn worden gesteund de modules die door verschillende machinesmodellen niet hetzelfde, te zorgen zo gelieve ervoor of uw module en SIM in correspondentie zijn. Gebruik telecommunicatie geen Simkaart op WCDMA-machine;
2.Check of de montages van Server IP en haven correct zijn, of 3G-het signaal voor het draaien, en toen controle sterk is of 3G-dial-up of niet genoeg succesvol is.
3. Bij draaien niet succesvol is, gelieve te controleren 3G-de antenne of niet in goed contact is, kan de wijzerplaat omhoog wegens zwak signaal ontbreken, bovendien, gelieve te controleren of de Simkaart genoeg verkeer heeft, als geen verkeer, dial-up niet succesvol zal zijn.
Q: Wanneer 3G heeft noch rapport noch video, wat eerst zou moeten worden gedaan?
A: Duw INFORMATIE op sleutel om de pagina van de systeeminformatie in te gaan, controleren of de Simkaart bestaat en de signaalsterkte evenals dial-up status, of de antenne in goed contact is, bekijk en dan SIM controleer om te zien of het uit verkeer is, moet het meest basisoordeel de Simkaart vervangen. Als de wijzerplaat omhoog met signaal ontbrak, dan controle of de montages van centrumaantal en de haven correct zijn. Controleer bovendien of het apparatenaantal van het product reeds bezet is.
Q: 3G het signaal is intermitterend, geblokkeerd is de video?
A: Momenteel is de signaaldekking van WCDMA en EVDO eerder breed, echter, zijn er sommige bergachtige districten zonder signaaldekking, en sommige gebieden in de voorsteden hebben zwak signaal toe te schrijven aan de lokale netwerkbeperkingen, dan zal het tijdens het letten op van video worden geblokkeerd, of op de video kan helemaal niet worden gelet, is het grootste effect van deze situatie van het lokale netwerk; Controleer bovendien of framesnelheid plaatsen van sub-stroom te hoog is, omdat de video ook kan voorkomen dergelijke situatie wanneer het netwerk slecht is en framesnelheid plaatsen is hoog.
Q: Waarom het voertuig en de video kunnen niet in CMSviewer-worden gezien cliënt wanneer het apparaat is begonnen?
A: Aanvankelijk zorg ervoor de centrale registratieserver en op netto ingeschakeld is, dan controle of het aantal van het gastheerapparaat is bezet om conflict te veroorzaken, ten tweede controle of de montages van server-centric IP en haven correct zijn; de apparaten rapporteren aan het centrum via de ingebouwde 3G-module of via WIFI. Als via ingebouwde 3G, gelieve te controleren of geselecteerd het correcte type van ingebouwde 3G-module, bijvoorbeeld, WCDMA en EVDO-de module de steun van overeenkomstige Simkaart vergt, controleer of de antenne in goed contact is; Als het nog niet kan melden wanneer vooral worden gecontroleerd, ga in de pagina van de systeeminformatie binnen aan meningsdial-up. Als dial-up niet succesvol is, kijk omhoog of plaatsen van het punt van de gegevenstoegang en centrumaantal correct is. Als allen uiteindelijk ontbreken, te verzamelen gelieve zoveel mogelijk informatie om aan het technische ondersteunende personeel voor analyse voor te leggen, de meer gegevens die, geschikter voor technici worden verstrekt om het probleem op te lossen.
Q: Het apparaat is online, maar waarom ik niet het videobeeld kan zien?
A: Gelieve te plaatsen lagere sub-stroom om beeld over te brengen, kan de geblokkeerde of langzame situatie van de transmissiesnelheid voorkomen wanneer de sub-stroomframesnelheid zeer hoog wordt geplaatst en door netwerk beïnvloed die grens uploaden; het slechte netwerksignaal zal of intermitterend ernstig de videotransmissie beïnvloeden.
Q: Het apparaat wordt behoorlijk gemeld over CMSviewer, maar kunnen niet de video's na enige tijd het gebruiken worden gezien?
A: Controleer ten eerste of de gastheer zijvertoningen die, als het de het draaien status houdt draaien, het kunnen zijn omdat de stroom van de Simkaart uit heeft gelopen, vervangen de Simkaart aan test; Vraag ten tweede of het aantal van het gastheerapparaat door de bestuurder is gewijzigd, moet de gastheer met gewijzigd apparatenaantal worden opnieuw voorgelegd om voertuiginformatie toe te voegen; ten derde, als het nog niet door de kaart te veranderen werkt, zal het moeten controleren of de module van 3G van de gastheer ontbreekt.
